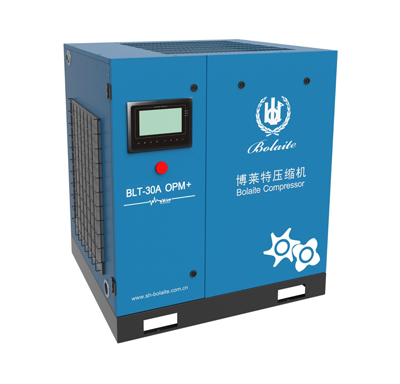

BLT油冷永磁變頻小機系列螺桿空壓機（7.5-90KW）

型號

排氣壓力
Mpa

流量
m3/min

功率
KW

外形尺寸
L*W*H mm

重量
Kg

出口

尺寸

進出水口

尺寸

BLT-10AOPM+

7-10.5

0.23~1.15

7.5

850*750*1000

205

G3/4"

/

BLT-15AOPM+

7-10.5

0.36~1.72

11

850*750*1000

205

G3/4"

/

BLT-20AOPM+

7-10.5

0.5~2.1

15

850*750*1000

205

G3/4"

/

BLT-25AOPM+

7-10.5

0.7~3.3

18.5

950*850*1080

280

G1"

/

BLT-30AOPM+

7-10.5

0.8~3.7

22

950*850*1080

290

G1"

/

BLT-40AOPM+

7-10.5

1.4~5.4

30

1130*950*1200

362

G1 1/2"

/

BLT-50AOPM+

7-10.5

1.8~6.5

37

1130*950*1200

416

G1 1/2"

/

BLT-60AOPM+

7-10.5

2.0~8.5

45

1723*980*1600

755

G1 1/2"

/

BLT-75A/W OPM+

7-8.5

2.6~11.0

55

風冷：1656*1089*1840
水冷：1690*1089*1650

風冷：840
水冷：779

G2"

G1 1/4"

10.5

2.3-9.4

BLT-100A/W OPM+

7-8.5

3.1~13.0

75

風冷：1656*1089*1840
水冷：1690*1089*1650

風冷：865
水冷：792

G2"

G1 1/4"

10.5

2.8~10.9

BLT-120A/W OPM+

7-8.5

4.0~17.4

90

風冷：1756*1089*1840
水冷：1790*1089*1650

風冷：1080
水冷：996

G2"

G1 1/4"

10.5

3.6~14.5

注:1.A-代表風冷，W-代表水冷，OPM+-代表油冷永磁變頻電機。
   2.冷卻水進水溫度應小于35℃，水壓2bar-6bar,最低水量時，進水溫度差為24℃，**水量時，進水溫度差為8℃，應根據水質情況確定水量。
   3.**流量在以下工作壓力測量：
      *7~10.5bar機型在7bar
      *7~8.5bar機型在7bar
      *10.5bar機型在10bar

新型主機

l采用新研發的阿特拉斯-科普柯主機，在寬廣頻率范圍內仍能保持高效運行。

油冷一體化永磁電機

lIE5 能效油冷永磁電機，調速范圍廣， 即使在低速時也能達到 90% 以上的效率。

l無需冷卻風扇，更靜音。

l特有的防漏設計，杜絕泄漏風險。

l環境影響小，確保冷卻效果。

高效驅動鏈

l集團研發新型直聯驅動，自動對中， 超長壽命

l主機和電機軸直接連接，沒有多余中 間環節，傳動效率 100%

l電機尾端有軸承支撐，轉子轉動時穩 定性強，避免“懸臂軸”結構可能引 起的掃膛問題

l高磁能積磁鋼，規避退磁風險

變頻器

l矢量控制變頻系統，變頻響應速度更快

l專為壓縮機的應用特性而定制

l優化的散熱系統，確保在更高的環境 溫度下穩定運行

預過濾保護

l獨特預過濾網罩設計，保持整機內部清潔，延長維護保養周期

l拆裝清理方便，且可重復使用

高效冷卻系統

l采用大尺寸高效冷卻器，應對惡劣工況

l采用獨立大風扇結合油冷系統，溫度更低更穩定。
