如何從壓縮空氣中獲得免費熱水和供暖？

       能量回收的一個強有力的例子：有了能量回收裝置，節約很快就會增加。從低能耗燈泡到自動加熱，面對價格上漲，制造企業正采取多種方式減少能源使用。但是，即使采取了明顯的措施，尋找進一步節約的挑戰依然存在。

能源挑戰

　　根據外國一制造商組織EEF今年的一項調查，能源可負擔性是當今制造業面臨的關鍵問題之一，并被視為增長的一大威脅。由于能源價格仍然是所有主要制造業國家中最高的，所以也能理解為什么超過一半的受訪者認為繼續減少天然氣和電力的使用是未來兩年很大的能源挑戰。

　　應對這一挑戰需要更加關注那些常被忽視的能源使用領域，如壓縮空氣。壓縮空氣節能的潛力是顯而易見的，但實現這一潛力還需要考慮創新的節能方法，如能量回收，這一概念使空壓機的廢熱能夠作為熱水回收。

　　在某些情況下，這可用于某些制造過程，或重新引入家庭供暖或熱水系統。

什么是壓縮空氣能量回收？

　　當空氣被壓縮時，能量以壓縮空氣和熱能或熱的形式從電能轉化為勢能。壓縮后，空氣通常會達到高溫，在它被分配到管道系統并輸送到最終過程之前，熱量必須被提取。除非熱量被回收，否則它就成了廢物。工業空氣壓縮機所使用的電能中，多達94%被轉化為熱量，并在壓縮過程中通過輻射損失掉。剩余的6%是不可回收的，因為少量的熱量殘留在壓縮空氣中或散發到周圍空氣中。

　　因此，設計合理的熱回收裝置可以回收50%至94%的可用熱能，這可以用來將水加熱到90攝氏度。

　　壓縮空氣產生的熱能可以回收，并在其他生產過程中重新使用。許多行業都可以從能源回收中受益，盡管運行時間更長且需要連續工作的行業，例如使用工藝用水的行業能夠在更短的時間內實現更高水平的節能。在其他情況下，熱量可以直接進入設施本身的供暖或熱水系統，例如，這可以減少對外部電力和天然氣來源的依賴。

　　為了更好的理解能量回收的工作原理，記住產生壓縮空氣的高溫是很重要的。為了降低空氣溫度，根據空壓機類型，熱量通過油、水或空氣排出。噴油螺桿式壓縮機和無油水冷螺桿式空壓機有可能從其冷卻系統中回收熱能，并以熱水的形式將其用于其他應用。大多數壓縮機裝置采用兩級設計，在**級和第二級之間有一個中間冷卻器，在第二級之后有一個后冷卻器。中間冷卻器和后冷卻器可以是氣冷式或水冷式。當空氣通過這些類型的后冷卻器時，熱量被提取出來，并可以被重新用到其他用途。

在英國的例子

　　空氣冷卻系統在中小型壓縮機中更常見，熱量回收通常**于寒冷季節，此時回收的能量可用作加熱空氣，并被輸送到附近的內部空間用于補充加熱。這種類型的熱回收裝置抵消了外部購買加熱所需的能量，在英國可以幫助設施每年節省數千英鎊的取暖費。水冷系統通過三個主要原理之一運行：無循環水的開放系統、有循環水的開放系統和有循環水的封閉系統。值得推薦的系統是帶循環水的封閉系統，水在壓縮機和某種形式的外部熱交換器之間不斷循環，然后熱交換器將回收的熱量傳遞給預期的過程。正確實施的閉式水能量回收系統有許多好處。

　　首先，它幾乎不需要實時監測，維護成本低。與開放水系統不同，開放水系統中的水是由外部水源(如市政自來水總管)提供的，而封閉水系統則使用經過處理的水。因此，在冷卻介質部件中幾乎沒有或沒有礦物質沉積，這提高了空壓機的運行條件、可靠性和使用壽命。一旦壓縮空氣通過水冷系統，水就包含了最初用于壓縮空氣的能量。然后，這些熱水可以在整個設施中用于預熱工藝用水，通常用于這些工藝的能量被抵消，加熱工藝用水的成本消失了。隨著能源回收，節省的成本會迅速增加，從而帶來短期投資回報和年復一年的持續成本節約。

　　從財務和可持續發展的角度來看，有很多例子可以說明這項技術是多么的有益。其中之一是Autofil，一家位于英國中部的汽車行業紡織品制造商。通過采用阿特拉斯·科普柯的能源回收技術，該公司每年平均節約能源成本37.000英鎊，每年減少二氧化碳排放量260.000噸。通過回收制造過程中空氣壓縮機產生的熱量，該公司能夠提高所需工藝用水的溫度，從而降低整體能耗。

　　這是通過ER-S5能量回收裝置實現的，壓縮機空氣端的熱油通過不銹鋼板式熱交換器轉移。油中的熱量被傳遞到換熱器另一側的冷水中，產生連續的熱水流。根據壓縮機每年運行8.424小時計算，GA 250和ER-S5裝置的組合每年可回收超過140萬千瓦時的能源。

　　在北愛爾蘭，Greiner Packaging的生產工廠發現了壓縮機系統多余熱量的一種非常不同的用途，將其捐贈給附近的一所大學，每年可為其減少4萬英鎊的取暖費。Dungannon Integrated College是一所擁有500名學生的中學，它通過地下管道將熱量接收到中央供暖系統中，不僅降低了成本，還減少了200公噸二氧化碳。

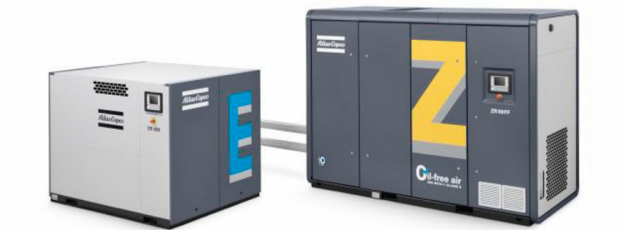

Z系列

無油螺桿空壓機

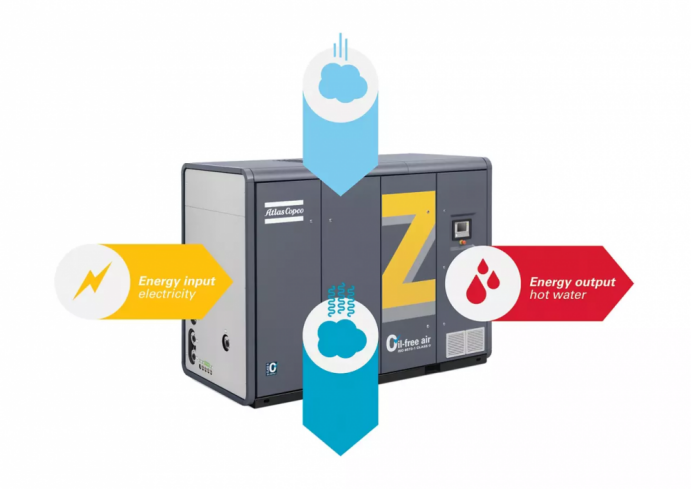

　　阿特拉斯·科普柯的Z系列無油螺桿空壓機具有能量回收功能，其獨特設計充分利用了為學院供熱的機會，根據現場條件，以熱水形式回收的總能量可超過電力輸入能量的80%。

　　在討論能源回收的潛力時，重要的是要平衡安裝的感知復雜性(這可能是采用率相對較低的另一個原因)和可以實現的可量化投資回報。

　　為了說明“零碳”空壓機可以節省大量資金并對環境做出貢獻，一個典型的應用場景是一臺132kW的壓縮機，熱當量為132 kJ/s，每年運行8000小時。

　　除了提供壓縮空氣的主要功能之外，其熱水輸出還可以用作燃油鍋爐的預熱給水，從而節省鍋爐燃料。這些計算基于90%的鍋爐效率、41.200千焦/升的取暖油熱值和45便士/升的燃料成本:

　　1、節省的取暖用油= 132 x 3600 / (41.200 x 0.9) = 13升/小時

　　2、一年節省的取暖用油= 104.000升燃料成本= 0.33升x 13升/小時= 4.29小時

　　3、每年節省=每年4.29 x 8000小時=每年34.320小時

　　4、二氧化碳當量= 104.000 x 2.518千克二氧化碳/升= 261.872千克或262噸二氧化碳

　　這相當于減少了87輛普通汽車的碳排放量!*基于這些計算，我們很難忽視更多采用能源回收技術的情況!

　　*能源轉換系數取自Carbon Trust的食品行業數據表CTL018:能源和碳轉換*基于平均年里程數為3噸二氧化碳的普通汽車的碳排放量。
